２．接続方法

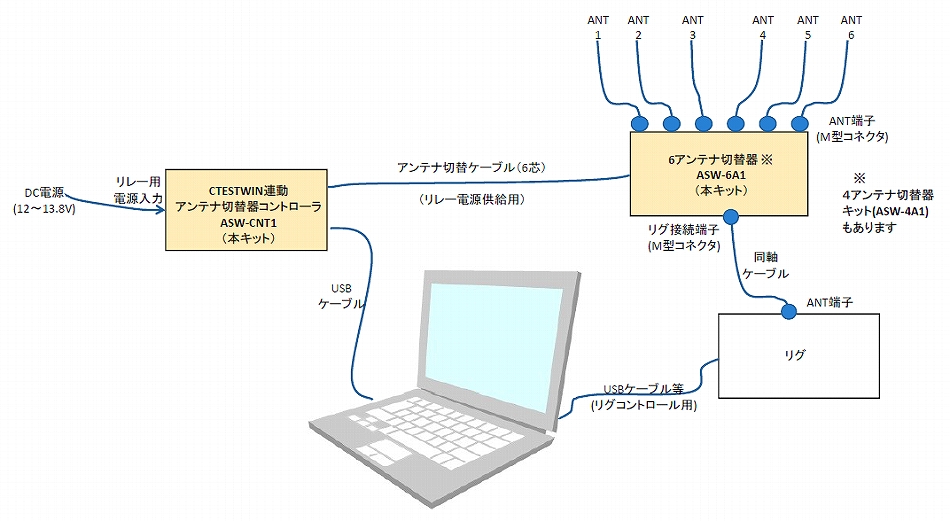

　　下図に示すように、PCとアンテナ切替器のコントローラ部分はUSBで接続します。
　　コントローラ部分はUSBの電源で動作しますが、切替器部分のリレーを駆動するために12V〜13.8Vの電源供給が必要です。
　

　
　　キットには全電子部品が含まれますが、ケースとケーブル、配線材は含まれていないのでご自身で調達してください。
　　ケースの穴あけ加工用のCADデータ(PDF)を添付しますので、それを原寸で印刷し、ケースに貼り付けて穴あけ加工をしてください。
　　コントローラ部分には、表面実装部品が１個含まれていますが、0.7mmピッチのSOPパッケージなので、特別な治具はなくても
　　手半田が可能です。
　　切替器部分には、M型のコネクタや取り付けネジ、スペーサを同梱しています。

　　■それぞれのキットについては、以下のリンクを参照してください。

　　アンテナ切替器コントローラ部分

　　４アンテナ切替器部分

　　６アンテナ切替器部分


３．マニュアルアンテナ切替画面例

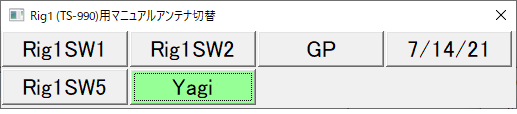

　　下図は、リグの(バンド切替)には連動せずに、マニュアルで切り替えるように設定したときの、表示画面例です。
　　薄緑色になっているボタンが現在選択中のアンテナです。ボタンの文字の初期値はRig1SW1〜Rig1SW6ですが、任意の文字列に
　　変更が可能です。
　　また、CTESTWINの備考欄に、アンテナ名称を自動記録することも可能です。
　　使用しないボタンは消すことができます。

４．アンテナ切替器の基板について
　　アンテナ切替器部分のプリント基板のみの頒布もします。
　　リレー、同軸コネクタ、ダイオード、取り付けネジ等はご自身で調達してください。
　　マニュアルが記載されたCD-Rも付属します。穴開け用寸法データもマニュアルに入っています。

　　■基板の詳細については、ここをクリックしてください。

キット一覧  No. キット  型名  価格  キットに含まれるもの 含まれないもの その他  1  アンテナ切替器 コントローラー部分 ASW-CNT1  　 ・基板及び基板に搭載する電子部品一式 ・表示用LED ・USBケーブル ・DINコネクタ、プラグ(6pin) ・ロータリースイッチ ・組立て説明書 　 ・ケース ・ケース取付用ネジ、スペーサ ・配線材 ・本キットとアンテナ切替器を接続するケーブルは含まれません。 ・CTESTWINと連動して動作します。 ・手動でアンテナ切り替えも可能。 ・本キットはコントローラーのみですので、下行No.2もしくはNo.3の 切替器も必要です。 　  2  ４アンテナ切替器部分  ASW-4A1 　 ・基板及び基板に搭載する部品一式 ・DINコネクタ、プラグ(6pin) ・M型コネクタ ・リレー ・スペーサ、ネジ、ナット ・組立て説明書 (CD-R) ・ケース ・配線材 ・本キットとアンテナ切替器を接続するケーブルは含まれません。 ・CTESTWINと連動作させるには、 上記No.1のコントローラーが必要 です。 ・CTESTWINとの連動が不要の 場合は本切替器のみでの動作が 可能です。 その場合はアンテナ選択用の 端子にリレー駆動用の電源 (12〜13.8V)を供給してください。  3  ６アンテナ切替器部分  ASW-6A1 　 同上 （部品数が異なります） 同上 同上 アンテナ切替器のプリント基板頒布　一覧 アンテナ切替器の基板のみの頒布もします。部品は全てご自身で調達してください。 組み立てマニュアルのCD-Rも同梱します。 アンテナ切替器の基板取り付けやコネクタの穴あけ加工用のデータ(PDF)も入っていますので、 原寸で印刷して 貼り付けて穴あけ加工にご利用ください。 ４アンテナ、６アンテナ対応と２アンテナ用の基板も頒布します。  No.  基板 型名 価格  キットに含まれるもの  4  ２アンテナ切替器用基板  ASW-2BD1 　  プリント基板及びマニュアルCD-R  5  ４アンテナ切替器用基板  ASW-4BD1 　  6  ６アンテナ切替器用基板  ASW-6BD1 　 その他 ・本キットの使用によって生じたいかなる損害についても、作者は責任を負いませんのでご了承お願いします。 ・添付されている試作版ソフトは、配布しても構いませんが、手数料を取る等の営利目的に使用することを禁じます。 ・試作版ソフトをWebなど公に掲載することを禁止します。 ・本キットまたはCTESTWINを配布して手数料を取る等の営利目的に使用することを禁じます。 ・CTESTWINの著作権は、堀内雄一(JI1AQY)に属します。
