１．概要
PCとUSBで接続して、CTESTWINのバンド切り替えに応じて、選択バンドのアンテナ切替器内のリレーをON/OFF制御する
コントローラーです。
PCからは、仮想COMポートとして認識されます。
コントローラーはUSBから供給された電源で動作します。
アンテナ切替器のリレー駆動用に12〜13.8Vの電源供給が必要です。
CTESTWINを使用しているときは、リグのバンド切替えに応じて自動的にアンテナが切り替わります。
CTESTWINを使用しないときは、ロータリースイッチを回して手動でアンテナを切り替えることもできます。
（手動の場合でもコントローラを動作させるためにUSBから5Vの電源供給が必要です）
２．外観、内部配線
下の写真は、TAKACHI製ケース YM-100(ケースは含まれません)に組み込んだ例です。
１) 表から見た外観
６個のLEDで選択中のアンテナが分かります。AUTOのLEDはCTESTWINから自動切り替えを選択していることを
示します。
右側に配置されているロータリースイッチで、自動(CTESTWIN連動)を選択したり、または手動でアンテナを
切り替えられます。
右上のLEDはリレー駆動用電源が供給されていることを示すランプです。
|
|

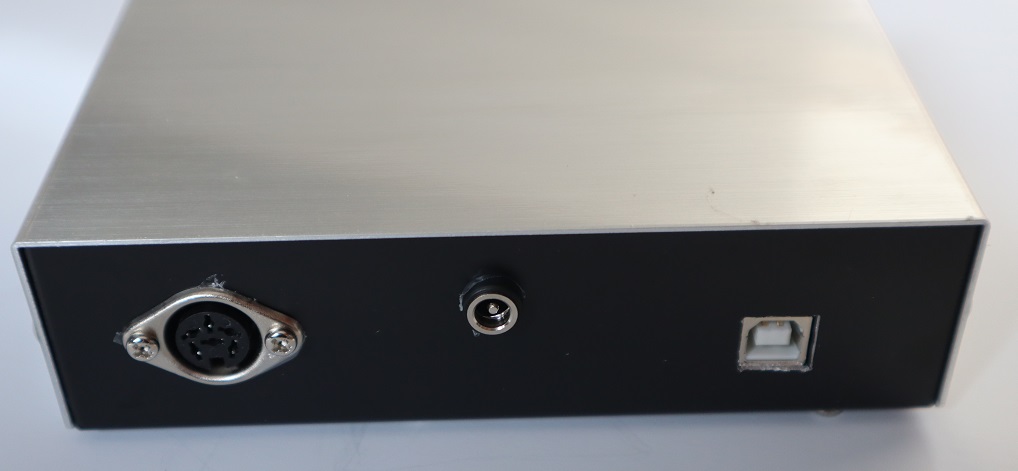

2) 裏面の写真
左から、アンテナ切替器部分（別売）接続用DINコネクタ、DCジャック（リレー駆動用電源）、USBコネクタです。
|
|
3) 内部の写真
|
|

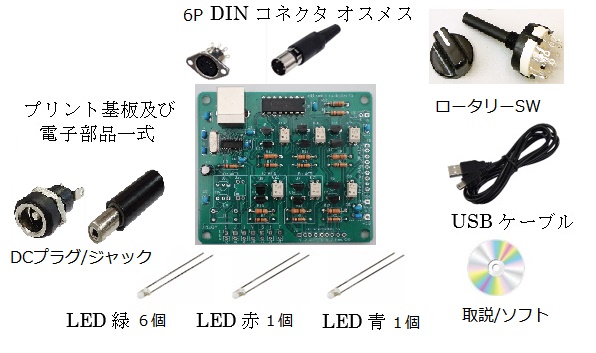

３．同梱品
キットには、下に示すように、全電子部品、LED、ロータリースイッチ、6P DINコネクタ(オス、メス)、
USBケーブル(Type B-Type
A 1.5m)、DCジャック、プラグが含まれています。
ケース、配線用線材およびアンテナ切替器への接続ケーブルは含まれていませんので
、ご
自身で調達してください。
写真は基板に電子部品が半田付けされた状態になっていますが、キットは電子部品が半田付けされていませんので
ご自身で半田付けが必要です。
電子部品に表面実装部品が１個含まれていますが、0.75mmピッチのSOP(Small Outline Package)パッケージのため、
特殊な治具がなくても手半田が可能です。
|
|
４．保証
本キットの運用によって生じたいかなる結果、損害(リグやアンテナが壊れた等）に対して、作者およびCTESTWINの開発チームは
責任を負いません。
